JG3050-10B1波纹套管弯曲试验仪

1 前言

本试验机适用于半硬质套管和波纹套管等材料做弯曲试验用，弯曲的角度为90°，试验后，观察试样有无裂痕。依据国家规范：JG/T3050《建筑用绝缘 电工套管及配件》及ZBG33008《聚氯乙稀塑料波纹电线管》等要求生产。

2 技术参数

波纹套管弯曲试验仪

试样导管直径: 16、20、25mm。

弯曲内半径:48、60、75mm。

试样弯曲总角度： 90°

外形尺寸：长×宽×高 400×380×270mm

重 量 ： 15kg

3 结构说明

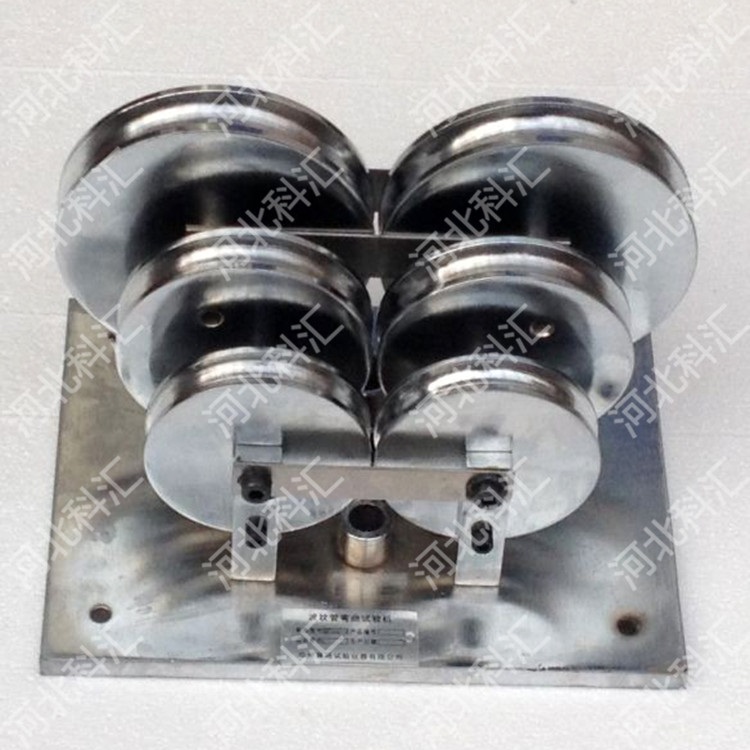

本试验机由底座、支架、成型模、弯曲型辊装置等组成。

4 操作

4.1 将试验机放置平稳，表面擦拭干净。

4.2 试验前，先将弯曲辅助件插入试样中，弯曲辅助件可以是由无毛刺的，直径为1-2mm的钢丝所绕成的密圈弹簧（弹簧的外径比所规定的导管最小内径小0.7-1mm）。或采用生产厂所推荐的弯曲辅助件。

试样长度为标称直径30倍，

4.3 将试样插入成形模（轮）之间的槽中。

4.4 将试样缓缓压下，使试样弯曲的总角度约为120°，以至在放开型辊时，试样所弯曲到90°角，在90°角这一位置上，应在不损坏试样及弯曲辅

助件的情况下。

4.5 半硬质套管及波纹套管取6根试样，每根试样长度至少为：

1)半硬质套管：长度为其外径的30倍。

2）波纹套管：长度为其外径的12倍。

其中3根试样在常温下进行，3根试样放入低温箱内，低温箱内温度控制如下：1）-5型和90型套管，低温箱温度为-5℃±2℃.

2）-15型、-25型和90/-25型套管，低温箱温度为-15℃±2℃.

将低温箱内处理好的套管取出立即进行试验，将套管垂直放在规定的弯曲试验装置中进行弯曲试验。弯曲半径按规范规定的要求进行。先向左弯曲大约90度，然后回到垂直位置，1min后再向右弯曲大约90度，然后回到垂直位置停留1min，以上操作反复进行4次，在最后一次不将试样弯曲回垂直位置，而使其处于与垂线成45度的弯曲位置保持5min，然后将套管一端朝上，一端朝下，按规定选择相应的量规，量规应能在其自重作用下从管中自由滑落。试验后6根试样表面应无可见裂纹，且量规可自由滑落出套管。
